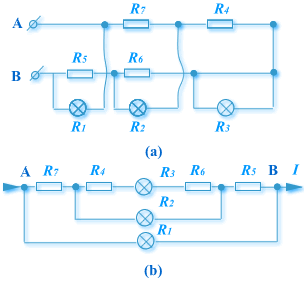

例题 04-12-04 图(a)表示电灯的线路图。每盏电灯的电阻、、皆为200Ω，各段电线的电阻、、、皆为1Ω，平时在画电路图时，如导线甚短或未注明其规格、尺寸，则无需计及其电阻，这时导线仅表示电源、用电器或元件之间的连接关系，画得长些或短些都无妨。A、B间电压为200V，若按照直流电路来计算，试求接入端A、B间通有电流多大?


解 A、B间电阻的连接也可改用图(b)表示。、、串联，总电阻为

　　　　　　　　　　　　=++=(1+200+1)Ω=202Ω

和并联，总电阻为

　　　　　　　　　　

又和、串联，总电阻为

　　　　　　　　　'=++=(100.5+1+1)Ω=102.5Ω

′又和并联，最后得整个组合的总电阻为
　　　　　　　　　　　　
　　　　　　　　　　

根据欧姆定律，端点A、B间通有总电流强度为
