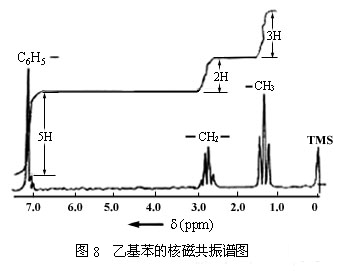

 核磁共振技术早期仅限于原子核的磁矩、电四极矩和自旋的测量，随后则被广泛地用于确定分子结构，用于对生物在组织与活体组织的分析、病理分析、医疗诊断、产品无损检测等诸多方面。还可以用来观测一些动态过程（如生化过程、化学过程等）的变化。 例一，确定分子结构。用核磁共振法得到乙基苯的核磁共振谱图如图8所示。由图可见位于乙基苯中不同的化学集团

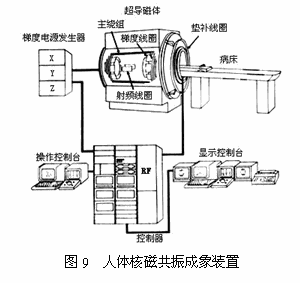

例二，核磁共振CT。核磁共振成像（NMR成像）被广泛地用于医疗诊断上，其中最常用是平面成象，即获取样品平面（断面）上的分布信息，称作核磁共振计算机断层成象，也就是常说的核磁共振CT(computed topography)。就人体而言，体内的大部分(75%)物质都是水，且不同组织中水的含量也不同。用核磁共振CT手段可测定生物组织中含水量分布的图像，这实际上就是质子密度分布的图像。当体内遭受某种疾病时，其含水量分布就会发生变化，利用氢核的核磁共振就能诊断出来。图9所示的人体成像装置核磁共振成像系统由磁体系统、谱仪系统、计算机系统和图象显示系统组成。磁体系统由主磁体、梯度线圈、垫补线圈和与主磁场正交的射频线圈组成，是核磁共振发生和产生信号的主体部分。谱仪系统是产生磁共振现象并采用磁共振信号的装置，主要由梯度场发生器和控制系统、MR信号接收和控制等部分组成。计算机图象重建系统要求配备大容量计算机和高分辨的模数转换器（analog/difital converter, A/D），以完成数据采集、累加、傅里叶转换、数据处理和图象显示。 过去诊断人体内部的病变只能靠计算机辅助X射线层析技术（CT）。今天，核磁共振层析术已成为医学上一种普遍使用的重要诊断手段。图10是人的头部纵剖面的NMR像，它显示了X射线成像看不到的细节。NMR成像还有一个好处，就是对病人无辐射危害。因此，这一技术存在着广阔的应用前景。
|
(甲基)
(次甲基)
(苯基)中的氢核，因其化学环境不同而有不同的化学位移
，
。图中显示出：不同化学集团处有不同的峰值数，这是由于不同化学集团间核的自旋耦合作用引起的能级分裂而造成的。谱线还有一定的宽度，吸收峰的面积正比于相应化学集团中氢核的数目。因而对吸收曲线所包围面积进行积分，便可知各化学集团中包含氢核的数目。核磁共振仪中配置的电子积分器，可把谱线强度画成阶梯式的线，以阶梯的高度代表峰面积的相对值。由图8可知，乙基苯三个化学集团中氢核的数目比为5:2:3。
